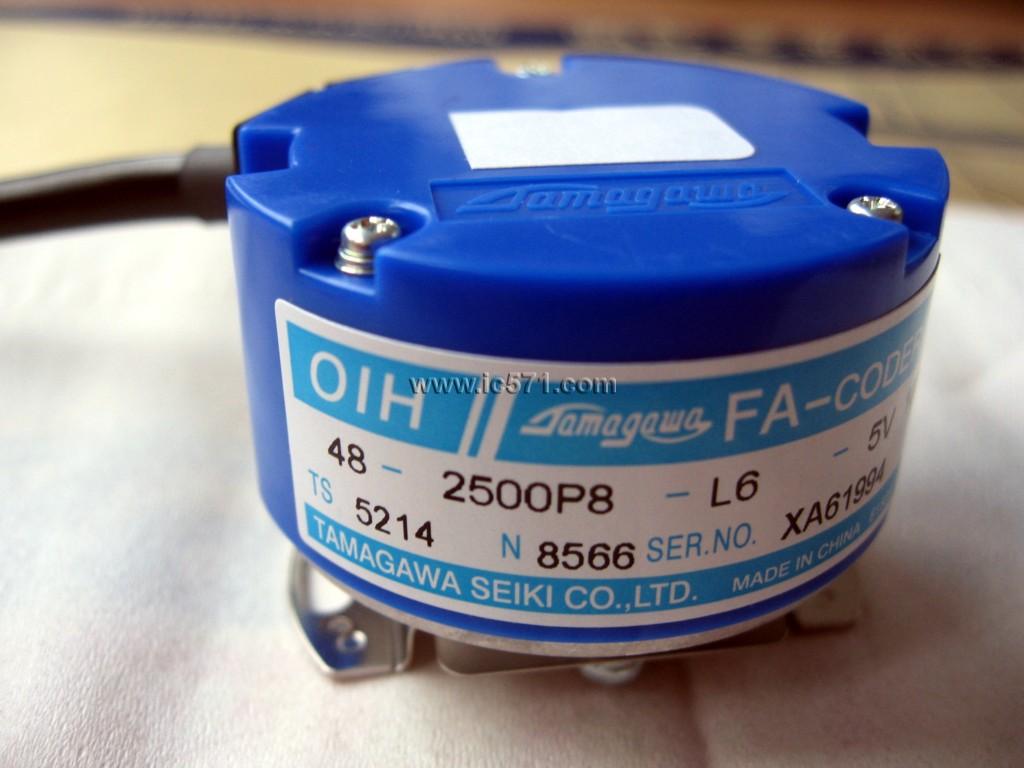

TAMAGAWA多摩川TS5214N8566
- 品牌系列: OIH48
- 产品型号: TS5214N8566
- 产品类别: 旋转编码器 - 多摩川TAMAGAWA编码器 - OIH48
- 参考价: 惊喜促销中 (详细价格请与客服专员联系)
加入收藏
产品留言
资料下载
TAMAGAWA多摩川TS5214N8566的产品简介
Expample 御注文例
… Resolution 分解能 2,500C/T
… Pole 極 数4極 6極 8 極
… (Output form 出力形態 Line…Driver)
… (Output phase 出力相 6)
… (Voltage 電源電圧 +5V)
老型号 TS5214N566 已升级为TS5214N8566
应用范围
APPLICATION
用 途
● Brushless DC Servo motor control
AC.DC モータ制御
● Easy to attach
取り付けが容易

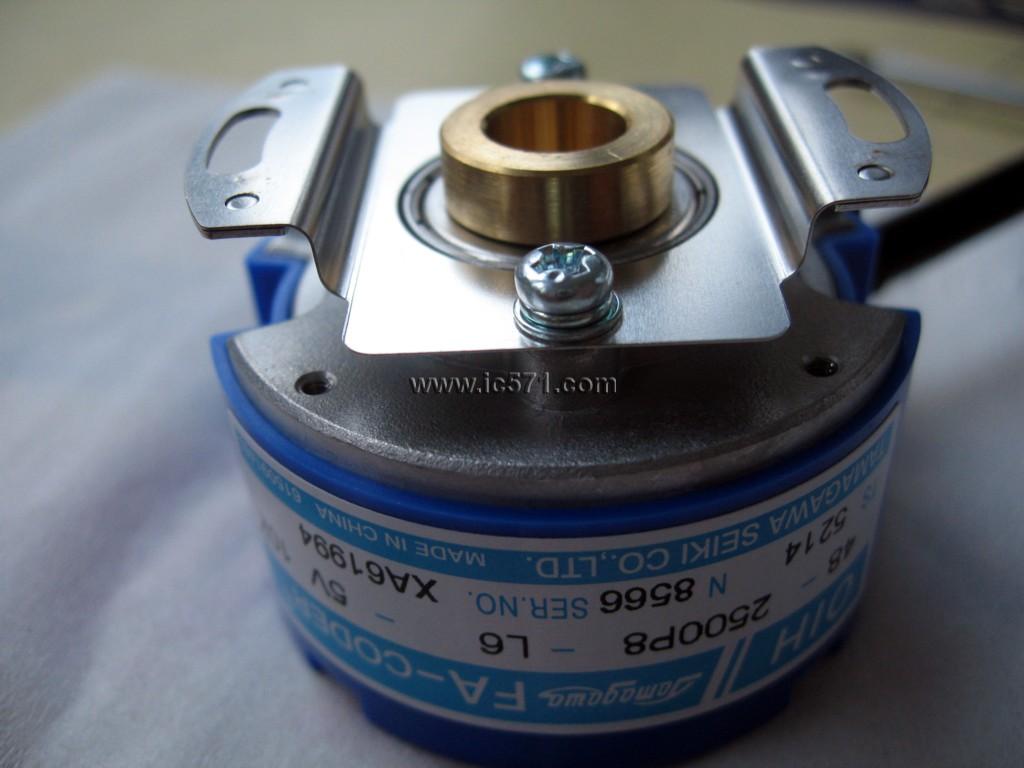

● Hollow shaft Available up to φ9.525
(3/8inch)
中空軸〜φ9.525(3/8inch)まで対応可能
产品性能说明
接 続 表
RED 赤 DC+5V
BLACK 黒 GND
BLUE 青 A ch Output
BLUE / BLACK 青/黒 A- ch Output
GREEN 緑 B ch Output
GREEN / BLACK 緑/黒 B- ch Output
YELLOW 黄 Z ch Output
YELLOW / BLACK 黄/黒 Z- ch Output
BROWN 茶 U ch Output
BROWN / BLACK 茶/黒 U- ch Output
GRAY 灰 V ch Output
GRAY / BLACK 灰/黒 V- ch Output
WHITE 白 WchOutput
WHITE / BLACK 白/黒 W- ch Output
